1. Nguyên lý hoạt động
Nguyên lý hoạt động

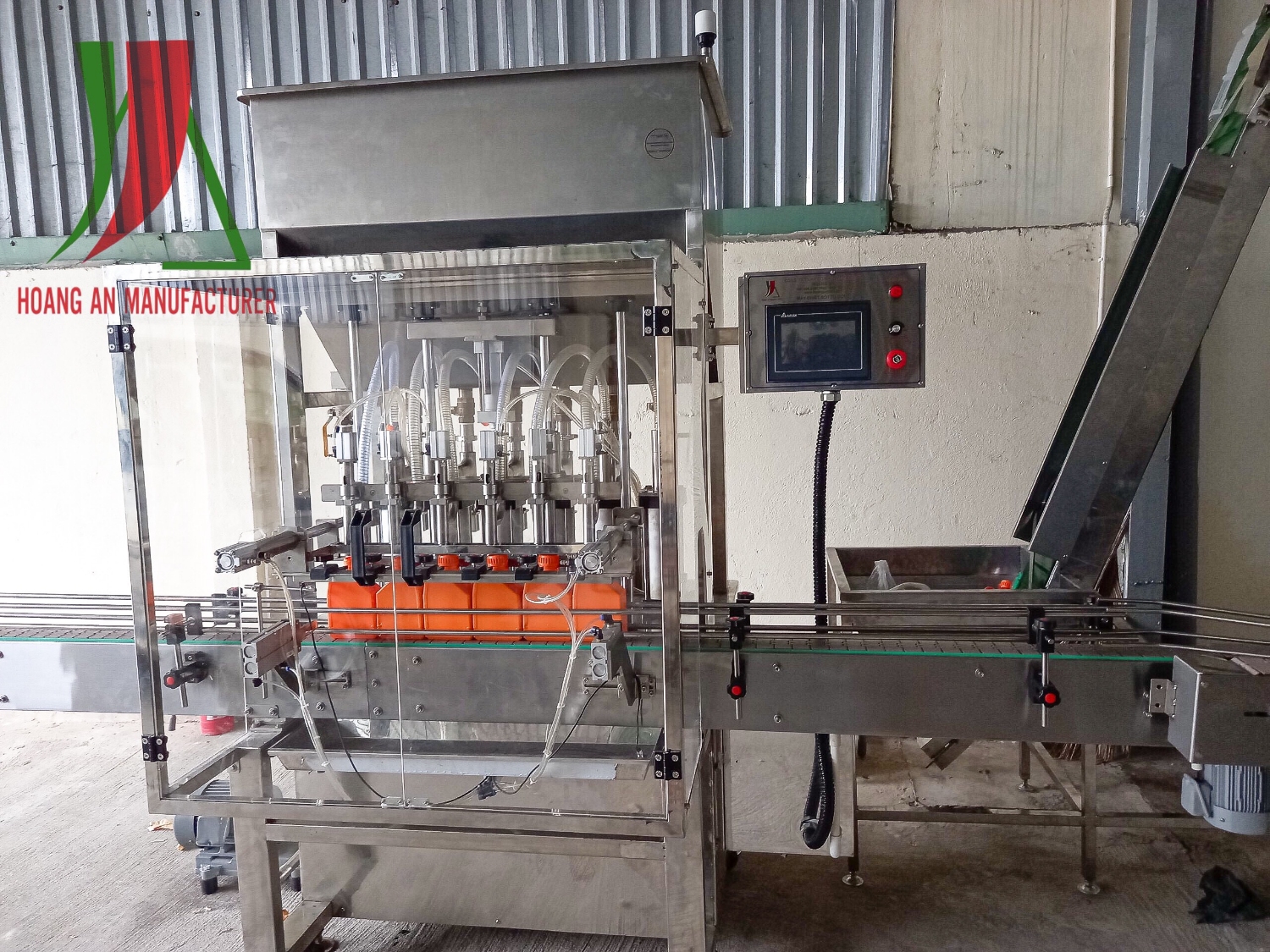

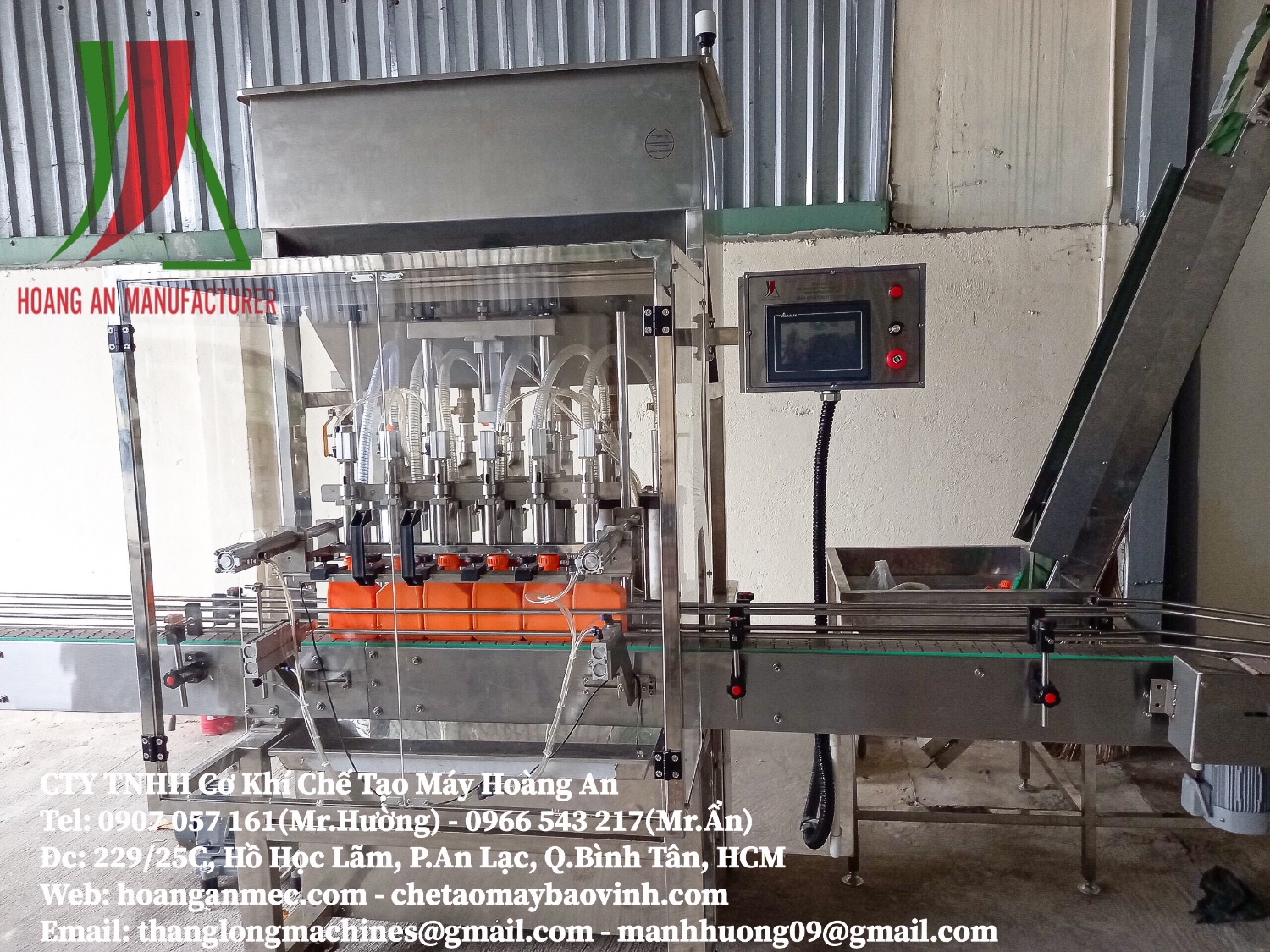

Công nhân đặt chai cần chiết lên băng tải chiết chai 1. Băng tải đưa chai vào máy chiết. Sensor đếm đủ 6 chai thì pen chặn chai hoạt động để giữ 6 chai lại, pen kẹp cổ chai hoạt động kẹp cổ chai ở đúng vị trí nạp liệu đồng thời đẩy máng hứng nhiễu da ngoài. Sau đó xilanh khí nén nâng hạ vòi nạp sẽ đưa các vòi nạp liệu vào vị trí chiết rót.Pen ngắt giọt mở ra, xilanh khí nén nạp liệu đẩy liệu từ 6 xylanh định lượng ở phía sau máy vào chai.Sau khi nạp liệu xong, pen ngắt giọt đóng vòi nạp liệu lại để ngắt giọt.Bộ nạp liệu sẽ được nâng hạ vòi nạp đưa về vị trí cũ. Pen chặn chai rút lại ,mang hứng phòng nhiễu vào vị trí để băng tải chiết chai 1 đưa các chai nạp liệu xong ra khỏi vị trí chiết.Vận chuyển sản phẩm tiếp tục  sang máy siết nắp.
Nguyên lý nạp liệu : bơm piston điều khiển bằng hệ thống khí  nén và định lượng bằng kỹ thuật số.

2, Thông số kỹ thuật máy
- Kích thước :D x R x C : 400 x 1100 x 2220mm
- Thể tích nạp liệu : 300 – 1000 ml
- Năng suất máy : 15 – 35 chai/phút
- Sai số trọng lượng  3g ( với chai có thể tích 300-1000ml)
- Số vòi nạp liệu : 6 vòi
- Thể tích piston nạp liệu max: 1000 ml.
- Xylanh nạp liệu  sử dụng ống hợp kim nhôm
* Ưu điểm của máy chiết:
- Máy được thiết kế chế độ xả liệu ở miệng chai.
 - Dưỡng kẹp cổ chai giúp cố định chai chính xác và giúp công nhân thao tác nhanh. Hệ thống dưỡng được thiết kế độc lập, phù hợp cho nhiều sản phẩm chên cùng một máy.
 - Hệ thống nạp liệu được điều khiển bởi hệ thống xilanh khí nén được điều chỉnh độc lập cho 6 xilanh
- Hệ thống nâng hạ vòi nạp cũng được điều khiển bằng xilanh khí nén. (Xilanh có cảm biến từ)
- Hệ thống cửa chặn, kẹp cổ chai,bộ phận ngắt giọt điều khiển bằng hệ thống khí nén
- Máy có bộ phận ngắt giọt để đảm bảo vòi nạp liệu không bị rò rỉ, nhỏ giọt.
- Điều khiển toàn bộ hệ thống bằng PLC qua màn hình cảm biến 10 inch( DELTA nhập mới 100%).
- Khung gá và đế của cụm bơm được chế tạo bằng vật liệu thép,thay thế bằng (Inox) bao che Inox.
- Van nạp liệu được thiết kế và chế tạo bởi công ty Bảo Vinh : Inox
- Các bộ phận tiếp xúc nguyên liệu và chai : Inox
- Hệ thống khí nén như Xylanh, van Solenoid, van lọc khí, bộ lọc khí .
- Các thiết bị điện được nhập mới 100%
- Tất cả các thông số điều khiển máy : tốc độ máy, điều khiển trọng lượng chiết chai ….. đều được điều khiển trên màn hình cả phím DELTA (Đài Loan)


3. Hopper chứa liệu :
- Kích thước tổng thể : D x R x C : 810 x 600 x 410mm
- Vật liệu chế tạo : Inox
- Chân bồn sử dụng ống Inox 60x3mm
- Phao Inox điều  khiển mức nguyên liệu trong bồn : 01 bộ

4.Băng tải của hệ thống máy chiết chai :
- Kích thước tổng thể của băng tải :  D x R x C : 4000x 150x 110mm
- Khung băng tải được làm bằng Inox
- Vật liệu dây băng tải nhựa : 82,4mm
-Bánh nhông kéo xích : nhựa
- Vật liệu băng tải : inox dập định hình dày 2 mm
- Máng hứng liệu rơi vãi : inox
- Bulon, ốc vít Inox
- Điều khiển biến tần bằng băng tải bằng biến  tần 1/4 HP
